mercredi 27 décembre 2006

Etape V Assemblage du moule ...

Maintenant que tous nos éléments sont découpés, nous les assemblons à l'aide de tiges filettées de 6mm, rondelles et écrous.



Pas mal le résultat !

Nous allons positionner un contre-plaqué de 3mm d'épaisseur. Nous le faisons tremper une demi journée dans de l'eau afin de pouvoir lui faire épouser la forme relevée des saptules et talons.
Nous le fixons "généreusement" à l'aide visses.


Et voilà le tour et joué !

samedi 16 décembre 2006

Etape V Réalisation du gabarit ski

Primo un coup de traceur !

et enfin les skis taille réelle, je monte sur le papier ouah cool la sensation ! ;-)
Enfin une paire de swallow à mes pieds, même Sylvie les trouve formidables....

Ne la decevons pas, et continuons cette fabrication...

On découpe aux ciseaux en s'appliquant un maximum,

puis on colle tout ça à l'aide scotch double face sur la planche qui servira de gabarit. Pour Mattihou on a pris une planche épaisse de 20 mm et pour moi une planche de 4 mm. On vous dira ce qui est le plus cool par la suite...

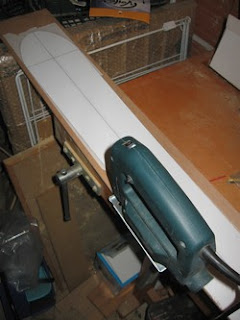

Là, je sors ma scie sauteuse et découpons tout ça... heu, Mattihou, ma scie sauteuse à 5 euro ne te plait pas ? tu préfères faire avec celle de ton pater ? heu... je crois que tu as raison...

Un petit coup de papier verre pour rendre le tout impeccable.

dimanche 3 décembre 2006

Etape IV Découpe des éléments du moule....Pratique

Maintenant faut y aller !

Impression d'un patron sur papier, surlignage sur un morceau de parquet flottant, découpe à la scie sauteuse,




puis ponçage à la main pour obtenir une courbe parfaite.







Maintenant que la gabarit est fait, j'utilise ma défonceuse avec une fraise pour effectuer une copie, c'est une fraise droite possédant un roulement du diamètre exacte de la défonce. J'applique mon gabarit sur le morceau a découper, et je défonce....

Voici le résultat pour les profils avants, idem pour les profils arrières.










Pour les profils centraux, nous utilisons une technique légèrement différente. Un coup de traceur, on découpe le patron papier, on l'appose sur le bout de médium et on trace au marqueur.

Là on sort la scie sauteuse... en avant ! il ne faut pas bouger...








Bon on va tout rattraper en ponçant, c'est pas très droit... Mattihou, ne t'inquiète pas avec la fraise à copier et la défonceuse, on fait une première copie et les défauts seront gommés... mdr...

En fait le medium c'est super souple, donc ne pas lésiner sur les serre-joints, puis bien serrer la fraise... là, il était moins une qu'elle parte ! on apprend...



Maintenant que nous avons un profil "parfait", copions le ...

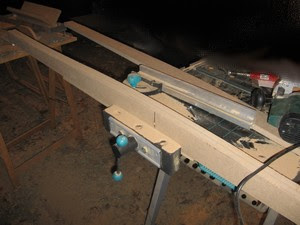

Nous utilisons à nouveau la défonceuse avec la fraise à copier. La position d'exécution n'est pas sécurité, mais c'est la plus facile pour moi, je déconseille à quiconque d'enfaire autant !Le résultat n'est pas si mal que ça ...

On perce les différents profils pour pouvoir les assembler entre eux à la longueur désirée. L'assemblage se fera à l'aide de tiges filetées de 6 mm.

samedi 2 décembre 2006

Etéape IV Réalisation du moule....Théorie

Là, je me suis inspiré de ce que j'ai pu voir sur les différents sites que j'ai référencés.
Je réalise tout en médium 19mm, pourquoi me diriez vous ? car j'ai récupéré plein de chutes de planches dans cette épaisseur, donc voilà .....

Le but est de réaliser un moule modulable, on doit faire avec Mathiou, une paire en 185 pour lui et une en 170 pour moi.

Réalisation du moule en quatre parties :
- courbe spatule avant
- cambre du ski
- courbe spatule arrière, cette partie devra être déplaçable pour s'adapter à plusieurs types de skis
- plaque de fintion
Après on assembe tout ça avec des tiges filetées, boulons et rondelles:

Et pour finir on fixe la plaque à l'aide de plein de vis !
Et maintenant passons à la pratique...
